Créer des boîtes en bois au laser : guide complet des joints en doigts (finger joints)

Pourquoi les boîtes à joints en doigts sont si populaires

Le joint en doigts (finger joint ou box joint) est un système d'assemblage dans lequel les panneaux sont s'emboëtent grâce à une alternance de tenons ("doigts") et de mortaises. L'assemblage est mécaniquement solide (grande surface de collage), visuellement très élégant, et parfaitement adapté au laser qui découpe ces formes avec une précision millimetétrique.

Avec un laser, vous pouvez réaliser en quelques minutes des boîtes qui auraient demandé des heures de travail à la main. Et en y ajoutant de la gravure, vous obtenez des cadeaux personnalisés absolument remarquables.

Les paramètres clés à définir avant de commencer

L'épaisseur du matériau

C'est la donnée la plus importante. Les tenons et les mortaises doivent correspondre exactement à l'épaisseur réelle de votre panneau. Attention : une planche de "3 mm" peut mesurer réellement 2,8 ou 3,2 mm selon le lot et le fournisseur. Mesurez toujours au pied à coulisse avant de générer votre boîte.

La taille des doigts (finger width)

La largeur de chaque doigt est généralement égale à 1 à 2 fois l'épaisseur du matériau. Pour un bois de 3 mm, des doigts de 3 à 6 mm sont adaptés. Des doigts trop petits sont fragiles ; des doigts trop grands donnent un assemblage peu esthétique.

Le kerf

La compensation du kerf (trait de coupe) est indispensable pour que les doigts s'emboëtent avec le bon jeu. Si votre kerf est de 0,2 mm, vos tenons sortiront de 0,1 mm plus étroits que prévu. Sans compensation, les pièces seront trop lâches. Entrez votre valeur de kerf dans le générateur ou dans LightBurn.

Les outils pour générer une boîte

Pas besoin de dessiner votre boîte à la main : des outils en ligne génèrent le fichier SVG directement.

MakerCase (makercase.com)

Le plus connu et le plus simple. Entrez les dimensions (L x l x H), l'épaisseur du matériau, le type de joints et le kerf. Il génère instantanément un SVG prêt à importer dans LightBurn. Propose aussi des bords droits, des joints arrondis et des couvercles coulissants.

Boxes.py (festi.li/boxes.py)

Un outil open-source plus complet avec des dizaines de géométries pré-paramétrées : boîtes avec couvercle, tiroirs, organisateurs de bureau, presentoirs, boîtes rondes... Une mine d'or pour les makers avancés.

Laserbox (disponible dans xTool Creative Space)

Intégré directement dans l'interface xTool, pratique si vous avez une machine xTool.

Assembler sa boîte : colle, presse et patience

1. Test d'assemblage à blanc : avant d'appliquer la colle, assemblez la boîte à sec pour vérifier que tous les joints s'emboëtent correctement. Si c'est trop serré, poncez légèrement les tenons. Si c'est trop lache, ajustez votre kerf dans le générateur.
2. Choisissez la bonne colle : colle blanche PVA (Titebond, Colle D3) pour les boîtes en bois. Temps de séchage 30 min à 1h, résistance finale excellente.
3. Appliquez la colle rapidement sur tous les tenons et montez la boîte. Le PVA prise vite.
4. Serrez avec une presse (presse à sangler, serre-joints, ruban adhésif fort) pendant 1h.
5. Vérifiez l'équerrage immédiatement après serrage : la boîte doit être parfaitement à angle droit. Ajustez avant que la colle prenne.
6. Nettoyez les excès de colle avec un chiffon humide avant séchage.

Types de couvercles possibles

• Couvercle coulissant : une rainure est découpée dans les parois latérales, le couvercle glisse dedans. Elegante et fonctionnel.
• Couvercle à charnière laser : une charnière vivante (réseau de coupes) rend le couvercle flexible et pivotant. Tout en bois, sans pièces métalliques.

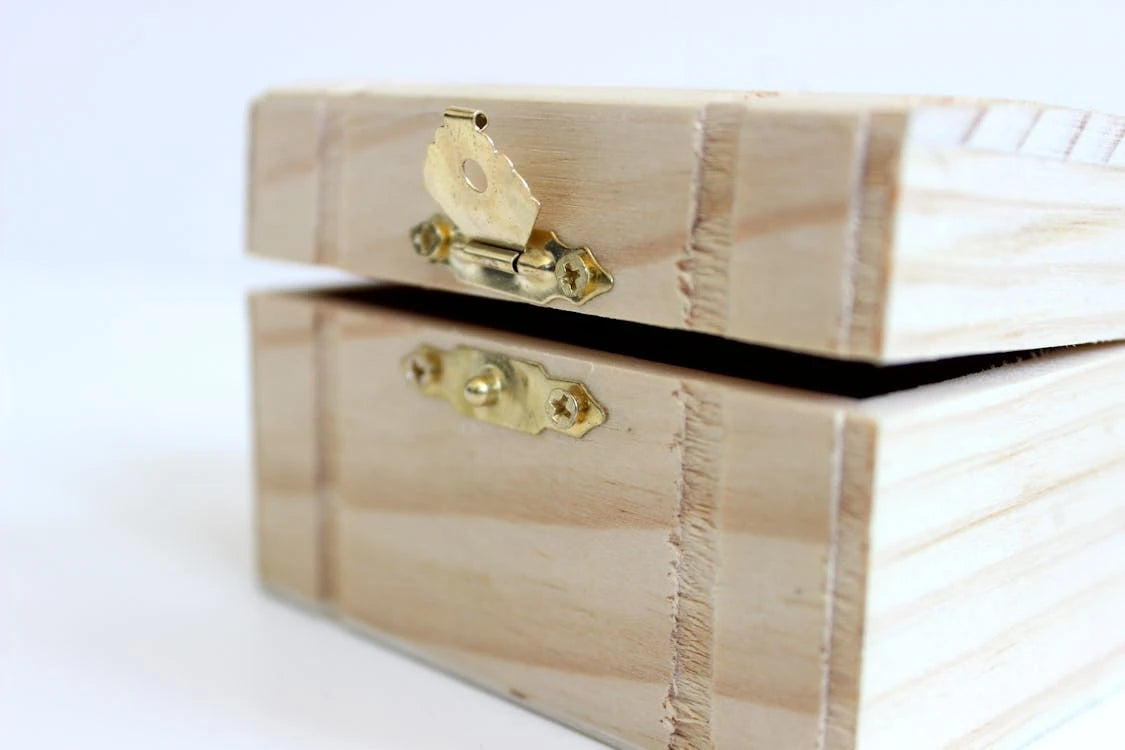

• Couvercle à charniere en laiton : charnière traditionnelle vissee dans le bois, idéale pour les boîtes joaillerie ou coffrets.
• Couvercle à encastrement : le couvercle repose dans un rebord découpé, sans charnière. Simple et élégant.

Aller plus loin : graver et personnaliser sa boîte

Une boîte en bois brute, c'est bien. Une boîte gravée avec le prénom du destinataire, une carte du ciel, un motif personnalisé... c'est un cadeau inoubliable. Gravez toujours avant d'assembler : les panneaux à plat sont bien plus simples à graver que la boîte assemblée.

Vous souhaitez faire créer une boîte en bois personnalisée ? C'est notre spécialité — contactez-nous pour votre projet sur mesure !
